声波技术，引领新时代

高性价比精准移液解决方案

ECHO 声波移液系统作为传统移液的革新者，为用户提供更快速、更精准、更具成本效益的数据结果。无论您从事的是药物发现、化合物管理、基因组研究、合成生物学、蛋白质组学、功能筛选还是其他研究应用领域，通过 Echo 声波移液（ADE）技术，在节省科研经费的同时，帮助您加速发现更多的科研成果。

Echo® 移液工作系统利用一种创新的自动化移液技术，即声波移液技术（ADE），功能强大但方式温和。它将超声波能量集中于液体样本的弯月面，从而将小液滴从微孔中精准喷出，并精准地喷射至其上方悬停的表面上。

事半功倍

拥有了 Echo 技术，实验室的科学家们可事半功倍地解决当下诸多调整。Echo 移液系统提供易于操作的独立系统，能够处理多个工作流，更快地生成结果，同时消除了传统移液方式的诸多限制。

主要优势

• 采用声能精准移液，无吸头，无交叉污染风险
• 结果精准，可重复性无与伦比
• 移液过程中保持样本的完整性和活性
• 任意孔间快速灵活移液
• 无需吸头，无样本残留，降低试剂成本，节约宝贵样品



Echo 声波移液系统

Echo 移液系统利用声能，引领移液新时代。声波将液滴精确喷射至其上方悬停的微孔板、载玻片或其他表面上。Echo 移液系统单日可将多达 750000 份样本转移至指定的 384 孔、1536 孔和 3456 孔孔板、载玻片和微流控装置中，整个过程无需接触样本。这种开创性技术可惠及各种规模的实验室操作和工作流。

动态液体分析

 根据不断变化的液体性质实时调节移液参数

凭借动态液体分析技术，Echo 移液系统可轻松适应不同的液体类型。这种受到专利保护的软件算法能够：

• 实时调整声波能力需求，无需用户干预
• 无需手动校准
• 确保复杂度的同时实现精准移液
• 通过声能拓展移液范围

Echo 移液系统利用动态液体分析功能简化实验设置，提高实验和工作流的灵活性。

主要优势

• 无需提前校准仪器 —— Echo 移液系统实时调整运行中的移液参数
• 通过多次转移相同大小的液滴以获得较大体积的移液量，从而无需调整液滴的体积大小。
• 动态液体分析技术实时主动调节移液参数，因此对试剂变化的灵敏度要求比单个校准点低，从而保持下游实验数据的一致性。
• 动态液体分析逐孔确定适当的移液参数，可重复移取复杂的试剂组合或多组分试剂。

液体转移和移液系统背景

移液方法受两种关键液体性质影响：表面张力（界面液体与周围环境相互作用的方式）和粘度（液体移动的阻力）。大多数传统方法使用的移液器均为无源型，需用户确定如何克服特定试剂的表面张力和粘性，移取试剂前，必须事先将仪器校准。

校准困难重重，因为：

• 移液器必须重复校准并经过反复验证。
• 校准通常仅在有限的体积范围内有效。
• 移液器长时间使用后机械部件磨损，校准可能出现漂移现象。
• 校准只获得近似值；针对多组分试剂进行校准（比如筛选试剂或高粘度试剂中的细胞裂解物）可能无法精准移液，从而导致下游数据错误。
• 某些类型的试剂使用多通道移液器时无法校准（比如市售晶体学试剂，经设计后包含各种粘度和表面张力不同的试剂）。

动态液体分析技术快速精准移液

Echo 移液系统利用声波能量精准转移液体，每次的移液量为 2.5 或 25 nL（取决于仪器型号）。所有型号均集成将电能转换成液滴转移所需声能的传感器。移液过程可分为两大步骤：

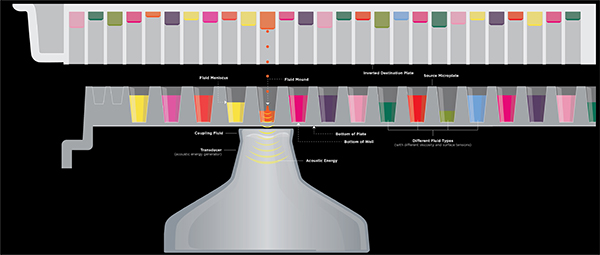

测量：Echo 移液系统通过声能判断液体组成成分、母板中的液体高度，从而计算向目标板中转移精确体积所需的能量。传感器（声能发生器）将柔和能量脉冲发送至每个孔，并接收三个界面返回的反射声波：

• 源孔板底部
• 孔底
• 液体弯月面

转移：传感器返回至首个移液点，并发送更大的能量脉冲，持续转移相同体积液滴。此过程的关键在于传感器一次仅连接一个孔。这为每个源孔提供精确的转移能力。用户提供的液体类型一般信息（如 DMSO、缓冲液、含甘油试剂等）缩小了转移参数范围。

动态液体分析技术通过功率调整递增过程增加能量，能量从测量功率水平缓慢增加至转移功率水平。Echo 移液系统通过“聆听”后续反射声波，从而确定从每个源孔移液所需的适当功率水平。系统在毫秒间自动精准移液，无需用户干预。
